1.前言
在之前的文章中（超高通量懸浮芯片新策略）我們介紹了一種編碼微球懸浮芯片技術的編碼策略，該策略制備了 300 種不同編碼元素組合的編碼微球，配合流式細胞儀解碼可以實現這 300 重編碼微球的準確解碼 [1]。本期我們從解碼的角度來聊一聊懸浮芯片的新型解碼策略——成像解碼。
懸浮芯片編碼微球的準確解碼是其實現多重定量檢測的關鍵。解碼過程一方面涉及微球本身編碼信號的讀取，另一方面涉及編碼微球表面報告分子的信號讀取，并經過數據處理和分析得到待測樣本中多種組分的濃度（含量）信息。懸浮芯片的解碼方式分為流式解碼和成像解碼。
2.流式 vs 成像
流式解碼是目前最廣泛使用的解碼方式。該方式以流式細胞術為基礎，利用鞘流將編碼微球在毛細管道中進行排列，通過逐個激發并采集高速流過的編碼微球熒光信號實現解碼。雖然流式解碼具有高準確度、高通量的優點，但是也存在以下不足：①儀器成本高、維護難度大、運輸要求高。流式細胞儀的儀器結構較為復雜，涉及激光器、精密注射泵、光電倍增管（PMT）/雪崩二極管（APD）、復雜流體系統等較為精密的組件。②應用方式不夠靈活。雖然流式解碼使用較為方便，實驗人員只需要將編碼微球懸液置于吸樣針下方即可將樣本送入儀器自行檢測。但是流式細胞儀系統較為封閉，且自行定制化開發難度較大。因此無法在其他反應平臺（如孔板、固相載體、微流控腔室等）上直接進行解碼，限制了其應用。
成像解碼以熒光顯微成像技術為基礎，通過相機采集編碼微球的熒光信號并結合圖像分析進行解碼。由于光學模塊簡單，且不需要對編碼微球進行依次排列和高速信號采集，因此儀器相對結構簡單。使得成本較低、可自行維護、且易于實現便攜式。另外應用場景也較為靈活，可以很方便地與孔板、固相載體、微流控芯片等多種平臺嫁接，拓展了懸浮芯片的應用場景。以 Quanterix 公司的單分子檢測平臺 SimoaTM 為例，編碼微球被逐個裝載至微流控盤片中的微孔陣列中，而后通過熒光顯微成像系統進行拍照并結合圖像分析完成解碼[2]。在這種情況下，必須借助成像才能完成編碼微球的解碼。

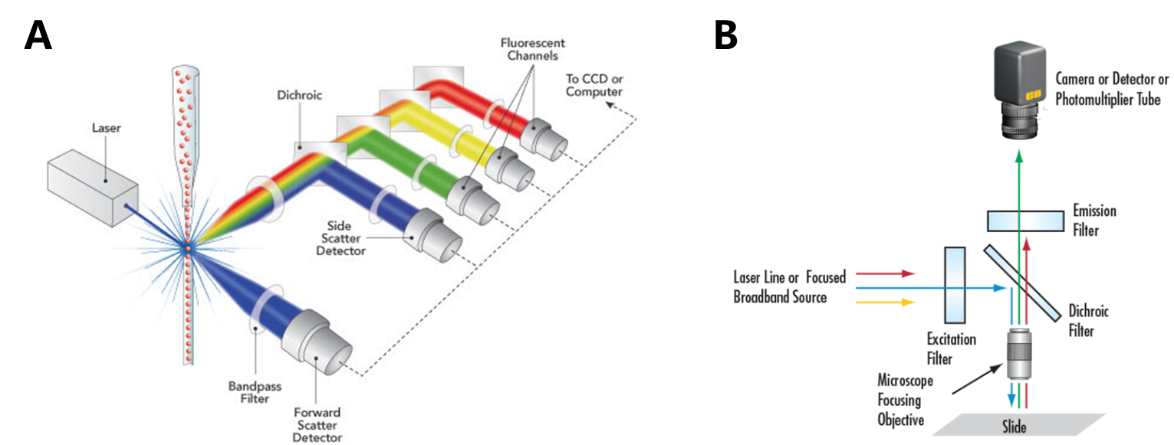

圖 1 用于懸浮芯片解碼的（A）流式系統和（B）熒光顯微成像系統示意圖[3]
3.Luminex MAGPIX?成像解碼平臺
Luminex 公司在基于流式的 Luminex 100/200TM 平臺取得成功后，于 2010 年又推出了價格更低、體積更緊湊的 MAGPIX? 平臺。同時具備了流式和成像雙重解碼平臺。成像解碼的基本要素主要包含流體模塊、光學模塊、圖像分析和數據處理軟件三個部分。下面以 MAGPIX? 平臺為例分別進行介紹：
圖 2 Luminex 分別基于流式和成像的解碼平臺示意圖[4]
3.1 流體模塊
流體模塊主要功能是將編碼微球懸液傳送至成像區域，并完成一些清洗步驟。如圖 3A 所示，MAGPIX? 平臺的流體模塊包含進樣針、樣本閥、樣本回路、雙向泵、微流控腔室、清洗液儲存容器和廢液儲存容器[5]。雙向泵驅動樣本針從 96 孔板中吸取反應完成的編碼微球懸液后通過樣本閥進入樣本回路。而后雙向泵反向?qū)⑶逑匆簝Υ嫒萜髦械娜芤何?，推動樣本回路中的編碼微球懸液進入垂直放置的微流控腔室進行成像。最后編碼微球懸液被清洗液推送進入廢液儲存容器，完成一個樣本的信號采集。
圖 3B 所示的微流控腔室是流體模塊的核心，用于編碼微球的成像，因此是由石英等高透射反射比的材料制成。編碼微球懸液在進入腔室后，會被位于腔室側壁外的磁鐵吸引，并固定在腔室內壁。該步驟一方面保證編碼微球在成像時的靜止?fàn)顟B(tài)，另一方面保證了所有編碼微球處于同一成像焦平面。此外，流體的流速、磁鐵的磁力和位置對編碼微球的均勻分散程度也有影響。
圖 3 MAGPIX? 的（A）流體模塊、（B）微流控腔室和（C）磁場控制模塊示意圖[5]
3.2 光學模塊
用于成像解碼的光學模塊類似于一個熒光顯微成像系統。包含照明光源、物鏡、濾光片、相機。MAGPIX? 分別采用 525 nm 和 635 nm 兩束 LED 作為微球的編碼通道和報告通道的激發光源，采用 CCD 相機進行編碼微球的成像。如圖所示，MAGPIX? 將這兩種 LED（共 6 顆，且每顆 LED 前方裝有相應波長的帶通濾光片）配置成「環」形照明空間，在微流控腔室內形成均勻的照明場，對編碼微球進行激發。微球被激發出的熒光通過一個 4 倍放大的物鏡后再經過一個濾光片轉盤，最終被 CCD 相機采集。通過 LED 的開關以及濾光片轉盤的轉動切換，實現對編碼信號和報告分子信號的分別激發和采集[5]。

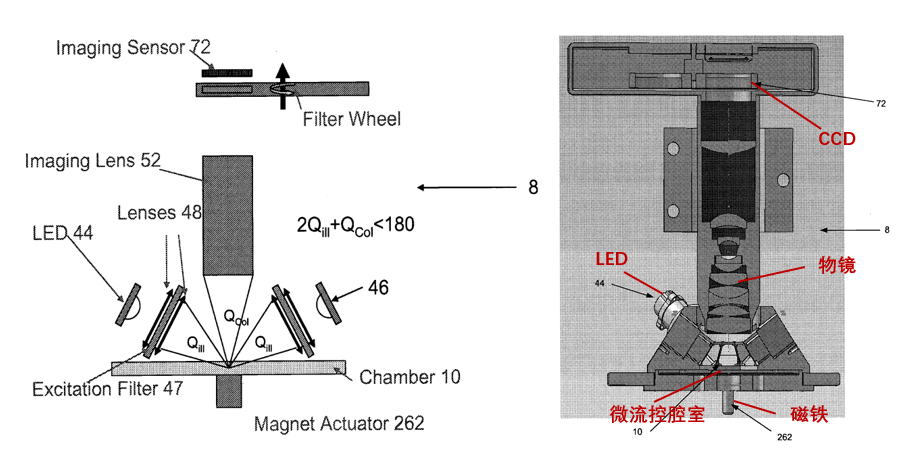

圖 4 MAGPIX? 光學模塊示意圖[5]
3.3 圖像分析和數據處理軟件
通過光學模塊采集到的圖像經由圖像分析軟件進行分析和數據處理。主要包含以下三個步驟：①圖像前處理。主要目的是為了讓圖像從整體水平上更有利于進一步識別和提取微球信息。采用的方法包括圖像背景扣除、濾波降噪、提高對比度、插值運算提高分辨率等。 ②微球識別和灰度提取。主要目的是為了對圖像中的編碼微球進行準確的識別和灰度信息提取。采用的方法包括圖像偏移矯正、閾值分割、邊緣檢測、形態學處理和篩選、卷積神經網絡等。③聚類分析。主要目的是將提取到的編碼微球按照編碼通道（635 nm通道）下提取的灰度進行分類，形成相應的編碼微球團簇。然后再將各團簇微球在報告通道（525 nm通道）下提取的灰度分別輸出。最后進行統計學計算，包括均值/中值、標準差、變異系數等。圖6顯示了一部分的編碼微球聚類分析流程[6]。

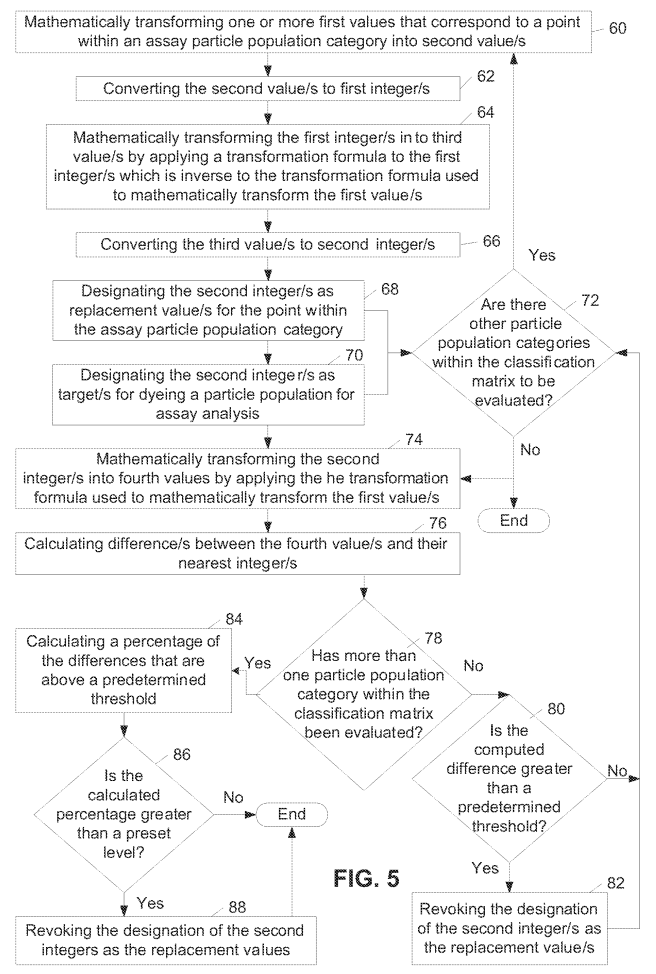

圖 5 編碼微球聚類分析的部分流程示意圖[6]
4.成像解碼平臺的性能分析
前面講到，成像平臺具有性價比高、小型化、應用更靈活等優點，但是也存在一些不足，主要體現在解碼容量和流式平臺還略有差距。主要原因有以下三點：①熒光顯微成像的信號采集效率相對于流式較低。流式細胞儀通過激光器的高能光束依次激發排列通過的單個編碼微球，產生的熒光信號被高靈敏的 PMT 或 APD 接收并直接轉換為數字信號，因此激發和采集效率都很高。相比之下成像解碼采用寬場照明方式激發視場面積下的多個編碼微球，熒光信號經由物鏡和成像光路后被面陣 CMOS 或 CCD 相機采集，因此激發和采集效率相對較低。②用于成像的 CMOS 或 CCD 的動態范圍相對較低。和流式細胞儀采用的光電探測器 PMT 的動態范圍（最高能達到 1013：1 量級）相比，CMOS 或 CCD 的動態范圍一般較窄（最高 105：1 量級）[7]，限制了編碼信號采集的范圍，因此解碼容量也相對較低。③成像解碼依賴于較為復雜的圖像分析算法，算法的魯棒性和穩定性直接影響解碼的準確度和靈敏度，從而影響解碼容量。還是以 MAGPIX? 為例，和基于流式解碼的平臺 Luminex 200TM 相比，解碼容量從 100 重降到了 50 重。從解碼散點圖中可以看出，成像解碼的陣列相比流式解碼陣列去除了較低以及較高熒光的團簇，只保留了中間的那部分團簇，說明成像解碼容量降低可能主要由于成像系統激發和信號采集效率不高、相機動態范圍相對較窄導致[8]。
圖 6 Luminex 200TM 和 MAGPIX? 解碼陣列對比[8]
盡管解碼容量有所下降，但是成像平臺在實際檢測中的性能與流式平臺相當。文獻報道 MAGPIX? 對 oligo DNA、細胞因子、新冠中和抗體 IgG 的檢測性能均與流式平臺 Luminex 100/200TM 相當（圖7）[9,10]。此外，實際真正需要 50-plex 以上的應用場景非常少。因此在絕大多數情況下，成像平臺可以替代現有的流式平臺。從而節約成本和實驗室空間。更重要的是，成像平臺可以提供更多的應用可能。除了前面提到的 Simoa 單分子檢測平臺，成像平臺可以使得懸浮芯片在更加多樣化的微流控芯片內的應用成為可能，包括單細胞分析[11]、多重 POCT 檢測[12]等，大幅拓寬了懸浮芯片在生物醫學領域的應用范圍。

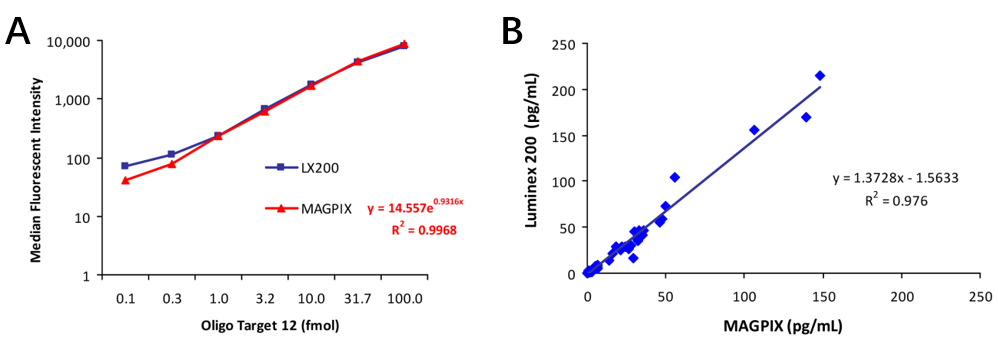

圖 7 流式平臺和成像平臺用于（A）oligo DNA 和（B）細胞因子檢測的性能對比
5.總結和展望
盡管目前流式平臺在懸浮芯片市場占據絕對優勢，且很多醫院、檢驗所都已作為常規檢驗設備進行配備，替換難度較大。但是平臺本身的特點使得其應用范圍和應用場景受到限制，影響了懸浮芯片進一步發展和前進的腳步。相比之下，成像平臺在性價比、儀器占用空間等方面具有絕對的優勢，且保留了懸浮芯片的強大多重檢測能力和檢測性能。此外，成像平臺可以大幅拓展懸浮芯片的應用范圍。我們推測，未來成像平臺將成為懸浮芯片的主流平臺，并基于此能夠更加充分地發揮懸浮芯片的優勢，誕生出更多的新技術和新平臺。
參考文獻和資料
[1] Y. Wang, C. Chen, J. He, Y. Cao, X. Fang, X. Chi, J. Yi, J. Wu, Q. Guo, H. Masoomi, C. Wu, J. Ye, H. Gu, H. Xu*. Small, 2021, 17, 2100315.
[2] Rissin D M, Kan C W, Song L, et al. Multiplexed single molecule immunoassays[J]. Lab on a Chip, 2013, 13(15): 2902-2911.
[3] Optical Microscopy Application: Fluorescence. https://www.edmundoptics.com/knowledge-center/application-notes/microscopy/optical-microscopy-application-fluorescence/.
[4] Optimization of Bead Loading for MAGPIX. Luminex.
[5] Systems and Methods for Performing Measurements of One or More Materials. U.S. Patent 8296088. 2012-10-23.
[6] Methods, Storage Mediums, and Systems for Configuring Classification Regions with in a Classification Matrix of an Analysis System and for Classifying Particles of an Assay. U.S. Patent 8250021. 2012-8-21.
[7] Broadwater R. J., A Comparative Study of Photomultiplier Tubes and Charge Coupled Devices in Glow Discharge-Optical Emission Spectrometry. Master's Theses. 2003, 1422.
[8] Dunbar S. A., Li D., Introduction to Luminex xMAP Technology and Applications for Biological Analysis in China. Asia-Pacific Biotech News, 2010, 14, 10, 15-33.
[9] Equivalent Analytical Performance Between the New MAGPIX? System and the Luminex? 100/200? System. Luminex.
[10] Du J, Chu E, Zhang D, et al. A high-throughput Anti-SARS-CoV-2 IgG testing platform for COVID-19. Journal of virological methods, 2021, 287: 114009.
[11] Zhao P, Bhowmick S, Yu J, et al. Highly multiplexed single‐cell protein profiling with large‐scale convertible DNA‐antibody barcoded arrays[J]. Advanced Science, 2018, 5(9): 1800672.
[12] Chen H, Chen C, Bai S, et al. Multiplexed detection of cancer biomarkers using a microfluidic platform integrating single bead trapping and acoustic mixing techniques. Nanoscale, 2018, 10(43): 20196-20206.
